Aparatos de medida de carril DIN
I
xxxxxxx
Introducción
Medición precisa con 7KM PAC3100, PAC3200 y PAC4200

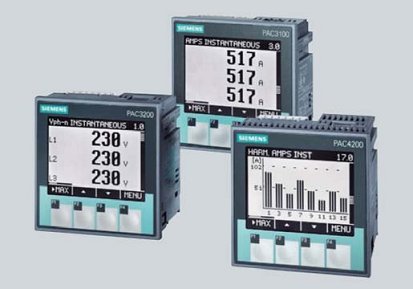

Los analizadores de red 7KM PAC:
PAC3200 (izquierda), PAC3100 (centro) y PAC4200 (derecha)
Los analizadores de red 7KM PAC sirven para medir y visualizar
todos los parámetros de red relevantes en la distribución de
energía en baja tensión. Se pueden utilizar en mediciones
monofásicas y multifásicas en redes de 3 y 4 conductores
(TN, TT, IT).
Miden de forma precisa y fiable los valores energéticos de
distribuciones principales, derivaciones eléctricas o receptores
individuales y proporcionan además importantes valores medidos
para evaluar el estado de la instalación y la calidad de la
red.
Más información
Para más información, visite la web
www.siemens.com/powermanagementsystem
Analizador de red 7KM PAC, generalidades
Características funcionales de todos los analizadores de red de
la serie 7KM PAC:
• Montaje y puesta en marcha sencillos
• Alto grado de protección de IP65 (frontal, en estado
incorporado) que permite su uso en entornos extremadamente
polvorientos y húmedos
• Manejo intuitivo por medio de 4 teclas funcionales y textos
visualizables en pantalla en varios idiomas
• Adaptación sencilla a diferentes sistemas a través de elementos
integrados y opcionales
- entradas y salidas digitales
- interfaces de comunicación
• Aplicación a escala mundial
- como mínimo 8 idiomas
- homologaciones internacionales
- desarrollado y probado según normas europeas e
internacionales
• Escasa profundidad
Analizadores de red 7KM PAC3200 y 7KM PAC4200
Características funcionales adicionales de 7KM PAC3200 y
7KM PAC4200:
• Medida precisa de variables de energía
• Integración en sistema versátil
- interfaz Ethernet integrada
- posibilidad de obtener módulos de comunicaciones opcionales
- entradas y salidas digitales multifuncionales
- vigilancia de límites
• Conectable directamente, sin transfos de tensión, a redes de
hasta 690 V AC (UL-L), CATIII
• Software de configuración confortable incluido en el alcance
del
suministro
Analizador de red 7KM PAC4200
Características funcionales adicionales de 7KM PAC4200:
• Vigilancia del estado de la instalación y de la calidad de la red
- datos básicos para evaluar la calidad de la red
- protocolización del funcionamiento de la instalación
mediante eventos de servicio, de manejo y del sistema
• Registro de la evolución de la potencia mediante promedios
de potencia (perfil de carga)
• Contador diario de energía para energía aparente, activa y
reactiva durante los 365 días del año para la evaluación
exacta en el día fijado
• Medida de consumos de gas, agua, aire comprimido u otros
portadores de energía usando contadores de impulsos
conectables a las entradas digitales
• Ampliable a través de módulos a hasta 10 entradas digitales
y 6 salidas digitales
• Contadores para energía aparente, activa y reactiva para el
registro exacto del consumo de energía de procesos parciales
o de fabricación
• Interfaz Ethernet de 10/100 Mbits/s con función de gateway
para la conexión sencilla de aparatos con interfaz serie
RS 485 a través del módulo de ampliación 7KM PAC RS485
a una red Ethernet
• Cómodas vistas detalladas, tales como vistas personalizables
de barras y de estado, visualizaciones de listas, histogramas
y diagramas de fases
• Cumple los requisitos de precisión para contadores de alta
precisión de compañías de suministro energético de la clase
0,2S conforme a IEC 62053-22, de uso habitual en aplicaciones
industriales con altas exigencias
Sinopsis
Beneficios
