Aparatos de medida de carril DIN
Sistema de gestión de energía basado en PC
I
Sistema de gestión de energía con la familia de productos
SENTRON
La familia de productos SENTRON ofrece, por una parte, un
software de gestión de energía denominado powermanager y,
por otra parte, el hardware apropiado con los aparatos de
medida de la gama 7KM PAC y los interruptores automáticos
3WL/3VL, permitiendo implementar un sistema de gestión de
energía global para mayor eficiencia energética.
Los componentes están perfectamente adaptados entre sí. Así,
por ejemplo, el software powermanager lleva integrados drivers
especiales para los aparatos SENTRON que permiten capturar
los datos de energía sin un gran esfuerzo de configuración, así
como visualizar las medidas más importantes o el estado por
medio de vistas predefinidas.
Con ello se reducen los gastos de ingeniería para el cliente y el
usuario puede estar seguro de que las funciones de los aparatos
son completamente compatibles con el software.
Software de gestión de energía powermanager
El software powermanager es el elemento central del sistema de
gestión de energía basado en PC
• constituye un software de gestión de energía autónomo
• queda operativo con PC y aparatos de medida con conectividad
a
Ethernet
• es ampliable desde una sencilla aplicación estándar hasta
una solución totalmente personalizada
• es totalmente escalable en lo que se refiere al número de
aparatos y las funciones del software
• garantiza una integración óptima de los aparatos de medida
de la familia 7KM PAC, los interruptores automáticos 3WL/3VL
y otros aparatos
El software de gestión de energía powermanager incluye una
instalación cliente/servidor para capturar, acondicionar, visualizar
y archivar datos de energía. Estos datos de energía son
suministrados principalmente por analizadores de red 7KM PAC
o interruptores automáticos 3WL/3VL que están conectados con
el sistema vía Ethernet.
El software powermanager está disponible en los paquetes
opcionales ˝Expert“, ˝Web“ y ˝Distributed Systems“.
• Transparencia de los flujos de energía
• Conocimiento preciso del perfil de consumo
• Aumento de la eficiencia energética
• Optimización de los contratos de suministro de energía
• Cumplimiento de las condiciones contractuales
• Imputación exacta de los consumos a sus centros de coste
causantes
• Optimización del mantenimiento de la instalación
• Detección de estados críticos en la instalación
El sistema de gestión de energía basado en PC se utiliza
cuando es necesario visualizar y vigilar flujos de energía de
manera transparente.
Sectores industriales
La eficiencia energética (por gestión de la energía con monito-
rización consecuente y medidas de optimización derivadas) es
importante en todos los sectores, p. ej., en la industria manufac-
turera, las construcciones terciarias, el sector servicios y los
proyectos de infraestructuras. Esto se pone especialmente de
manifiesto en el terreno de la competitividad al aumentar los
precios de la energía.
Configuración del sistema con powermanager
• Integración de instrumentos de medida mediante plantillas
predefinidas para los analizadores de red de la familia
7KM PAC y los interruptores automáticos 3WL/3VL
• Integración sencilla de aparatos de medida ya existentes con
conectividad a Modbus
• Comunicación vía Ethernet estándar
• Integración de aparatos con interfaz RS485 (Modbus RTU)
mediante gateway Modbus (permite p. ej. utilizar el analizador
de red 7KM PAC4200 como gateway)
Sinopsis
Beneficios
Gama de aplicación

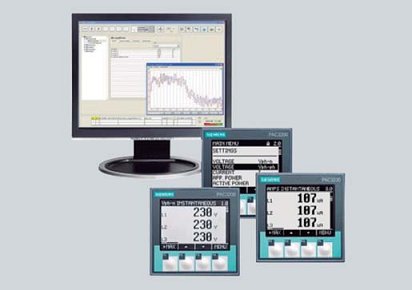

Componentes del sistema de gestión de energía basado en PC

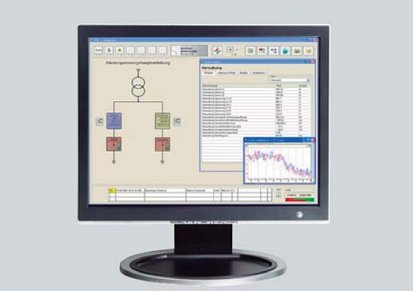

Interfaz de usuario de powermanager
