Contador trifásico 7KT PAC1500
7KT1 540
7KT1 542
7KT1 543
7KT1 545
7KT1 546
7KT1 548
Normas
EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
Conexión
• Conexión directa
• Conexión vía transformador
–
.../5 A
80 A
–
125 A
–
Datos generales
• Cajas
• Fijación
• Altura de montaje
según DIN 43880
según EN 60715
NM
mm
4
35 mm
70
4
6
Función
• Conexión
• Almacenamiento de ajustes y estado del contador
• Tarifas
monofásica o trifásica
con (EEPROM) para energía
activa y reactiva
N° de con-
ductores
4
sí
T1/T2
2 ... 4
sí
T1/T2
2 ... 4
sí
T1/T2
Alimentación (vía bornes de medida)
• Tensión asignada de mando
U
n
• Rango de tensión
• Frecuencia asignada
f
n
• Potencia disipada asignada
P
v
V AC
V
Hz
VA (W)
230
184 ... 276
50
≤
8
(
0
,
6
)
Precisión de medida
(a 23 ± 1 °C)
• Energía activa y potencia activa
• Energía reactiva y potencia reactiva
referida a valor nominal
según EN 50470-3
según EN 62053-23
Clase B
Clase 2
Entrada de medida
• Tipo de conexión
Transformador-TA-TC
.../5 A
directo
directo
• Tensión
U
n
• Rango de operación, tensión
fase/fase
fase/N
fase/fase
fase/N
V
V
V
V
400
230
319 ... 480
184 ... 276
• Intensidad
I
ref
• Intensidad
I
n
• Intensidad
I
mín
• Rango de trabajo, intensidad (
I
st
…
I
máx
)
• Intensidad de transformador
Conexión directa
Conexión a trafo de intensidad
Tensión en primario de
transformador
Paso de ajuste más pequeño
A
A
A
A
A
A
A
–
5
0,05
–
0,003 ... 6
5 ... 10000
5
5
–
0,25
0,015 ... 80
–
–
–
5
–
0,25
0,020 ... 125
–
–
–
• Frecuencia
• Forma de onda de entrada
Hz
50
sinusoidal
• Corriente de arranque de empleo
I
st
mA
3
15
20
Puerto S0
según EN 62053-31
• Salidas de impulsos para energía consumida
activa y reactiva T1 + T2
sí
• Número de impulsos
con intensidad de entrada
I
máx
con transformador, ajustable
–
100 - 10 - 1
500
–
500
–
Interfaz IR
• Lateral, para conectar módulos de comunicación
M-Bus/Modbus RTU/RS 485/KNX
Los contadores se utilizan para totalizar la energía eléctrica
devuelta o consumida. Los contadores compactos de Siemens
están concebidos como aparatos modulares de instalación para
corriente alterna y pueden montarse en perfil DIN. Los productos
cumplen la norma para contadores EN 50470 (parte 1 y 3) y
están equipados con un display LCD.
Los contadores trifásicos están disponibles para conexión
directa hasta 125 A y en versiones con conexión a trafo de
intensidad (…/5 A a 10000/5 A).
Los contadores guardan la energía activa y reactiva y todos se
ajustan a la clase de precisión 1 (de energía activa).
Todos los contadores tienen una salida de impulsos (S0) y están
diseñados para mediciones con 2 tarifas. Las versiones calibradas
cumplen la Directiva de instrumentos de medida 2004/22/CE (MID).
Los contadores tienen además una interfaz óptica integrada
(IrDA) a través de la que pueden acoplarse módulos de
comunicación. De este modo, los analizadores de red pueden
integrarse en sistemas de gestión de energía.
Sinopsis
Datos técnicos

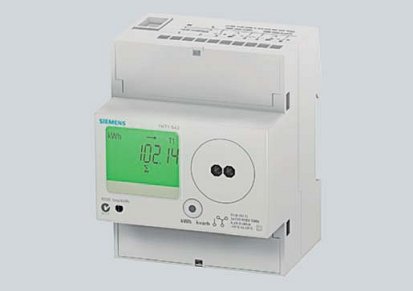

Contador trifásico 7KT PAC 1500 (7KT1 543) para conexión directa
hasta 80 A
Aparatos de medida de carril DIN
I
xxxxxxx
Contador trifásico 7KT PAC1500
Catálogo Low Voltage • 2014
2/4
