Baterías de condensadores
Compensación de la energía reactiva
Definición del factor de
potencia. Energía activa y reactiva
En todo suministro eléctrico mayor de 15 kW trifásico, tiene
especial importancia por su influencia en la factura mensual, el
factor de potencia. El factor de potencia se define como el desfase
entre la tensión y la intensidad, o en otras palabras, el retraso en
el tiempo que sufren la onda de tensión y de intensidad en pasar
por un punto determinado. Este desfase viene producido por la
creación de campos electromagnéticos necesarios para muchos
procesos en la industria, comercio y vivienda.
(1)

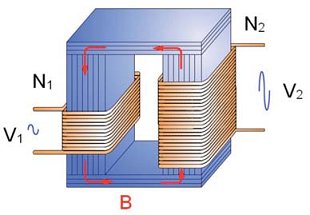

Cualquier motor, reactancia o transformador necesita para su
funcionamiento la creación de una inducción magnética. Esta
inducción magnética aparece cuando se hace circular una deter-
minada intensidad a través de un arrollamiento, creándose un
campo magnético que se hace incidir sobre un segundo
arrollamiento. Este segundo arrollamiento puede ser fijo (en los
transformadores y reactancias) o
móvil (en los motores).
(2)
Por lo tanto, en este fenómeno de creación del campo magnético
se produce una división de la energía entregada por la red: una
parte se utiliza para la generación de trabajo (llamada energía
activa) y otra para la generación del campo magnético (llamada
energía reactiva).
(3)
Desde el punto de vista de la distribución eléctrica, tanto de la
industria dedicada a su generación como de la propia industria
que la consume, la existencia de la energía reactiva no es
asumible desde un punto de vista económico. Es por ello, que
sucesivos Reales Decretos permiten a las compañías eléctricas
la aplicación de penalizaciones en sus facturas según el nivel de
energía reactiva.
¿Por qué corregir el factor de potencia?
En la inmensa mayoría de los consumidores abonados, la
corrección del factor de potencia se realiza por razones puramente
económicas: la compensación de la energía reactiva permite una
disminución sensible de la factura eléctrica. Durante los primeros
meses después de la instalación de un equipo de corrección del
factor de potencia, el ahorro en la factura se destina a sufragar
los gastos de la compra e instalación del mismo. Una vez pasados
estos meses, el funcionamiento del equipo revierte en una dismi-
nución de los costes fijos de la empresa.
Aun así, existe otro motivo para la instalación de equipos para la
compensación del factor de potencia: en instalaciones donde los
consumos se acercan al límite de su diseño, compensar la energía
reactiva permite disminuir la cantidad de energía transmitida por
la red y mejorar el rendimiento de la misma.
(4)
y
(5)
Ventajas de la compensación del factor de
potencia
De lo expuesto se deduce que las ventajas de la instalación de
equipos para la compensación de energía reactiva son básicamen-
te económicas:
1. Reducen la factura de electricidad.
2. Mejoran el rendimiento de la instalación, ahorrando en
inversiones en layout para ampliación de líneas, protecciones
y cuadros en general.
3. Con la disminución de la energía necesaria para el
funcionamiento de las empresas se contribuye a la
mejora del medioambiente al ser menor la cantidad
demandada a la red.
(3)
90º
P
E
Q
S
Ø
(1)
_
T
(4)
S= V I
Q= V.I.sen
fi
Q= V.I.sen
fi
P= V.I. cos fi
P= V.I. cos fi
Triángulo de potencias en carga inductiva
Triángulo de potencias en una carga
capacitativa
(5)
(5)
Qo y So Potencias sin corrección alguna
Qm y Sm Potencia con corrección, “mejoradas”
So
Sm
Qo
Qc
Qm
P
_
o
_
o
_
m
(2)
