Contadores monofásicos 7KT PAC1500,
conexión directa hasta 80 A
7KT1 530
7KT1 531
7KT1 533
Normas
EN 50470-1, EN 50470-3, EN 62053-23, EN 62053-31
Datos generales
• Cajas
• Fijación
• Altura de montaje
según DIN 43880
según EN 60715
NM
mm
2
35 mm
70
Función
• Modo de operación
• Almacenamiento de ajustes y estado del contador
cargas monofásicas
con (EEPROM)
conductores
2
sí
• Tarifa
para energía activa
para energía reactiva
T1
T1
T1 + T2
T1 + T2
Alimentación (vía bornes de medida)
Tensión asignada de mando
U
n
• Rango de tensión
• Frecuencia asignada
f
n
V AC
V
Hz
230
184 ... 276
50
Precisión de medida
(a 23 ± 1 °C)
• Energía activa y potencia activa
• Energía reactiva y potencia reactiva
referida a valor nominal
según EN 50470-3
según EN 62053-23
Clase B
Clase 2
Función
• Modo de operación
• Almacenamiento de ajustes y estado del contador
• Tarifa
cargas monofásicas
con (EEPROM)
para energía activa
para energía reactiva
conductores
2
sí
T1
T1
Entrada de medida
• Tipo de conexión
• Rango de operación, tensión
• Intensidad
I
ref
• Intensidad Imín
• Rango de trabajo, intensidad (
I
st
...
I
máx
)
• Frecuencia
• Forma de onda de corriente
• Corriente de arranque de empleo
I
st
fase/N
fase/N
conexión directa
V AC
A
A
A
Hz
mA
directo
184 ... 276
15
0,75
0,025 ... 80
50
sinusoidal
25
Puerto S0
según EN 62053-31
• Salidas de impulsos para energía consumida activa y reactiva
• Número de impulsos
imp./kWh
sí
1000
I
nterfaz IR
• A un lado, para conectar módulos de comunicación (M-Bus/Modbus RTU/RS 485/KNX)
–
sí

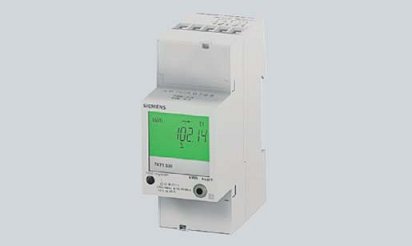

Los contadores 7KT PAC1500 se utilizan para totalizar la energía
eléctrica generada o consumida. Los productos cumplen la norma
para contadores EN 50470 (parte 1 y 3) y están equipados con un
display LCD.
Los contadores monofásicos PAC1500 están disponibles para
conexión directa hasta 80 A. Guardan tanto energía activa como
reactiva y todos se ajustan a la clase de precisión 1 (de energía
activa).
Todos los contadores tienen una salida de impulsos (S0) y están
diseñados para mediciones de 1 ó 2 tarifas (según la versión).
Las versiones calibradas cumplen la Directiva de instrumentos
de medida 2004/22/CE (MID). A excepción de la variante 7KT1
530, los contadores tienen además una interfaz óptica integrada
(IrDA) a través de la que pueden acoplarse módulos de
comunicación.
Sinopsis
Datos técnicos
I
Aparatos de medida de carril DIN
Contador monofásico 7KT PAC1500
Contador digital 7KT1 53
