Aparatos de protección diferencial
Bloques diferenciales 5SM2
Los bloques diferenciales del tipo A se utilizan en todas las
redes hasta 240/415 V AC. Se disparan por corrientes de
defecto alternas sinusoidales o por corrientes de defecto
continuas pulsantes.
Para la protección de personas, bienes, contra incendios y
protección adicional contra contacto directo se utilizan los
interruptores diferenciales con una sensibilidad asignada máxima
de 30 mA.
Los aparatos con una sensibilidad asignada máxima de 300 mA
se utilizan para protección preventiva contra incendios en caso
de defecto de aislamiento.

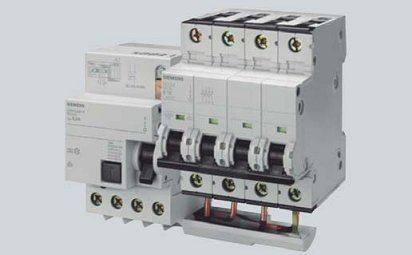

Los bloques diferenciales se combinan con PIAs con curva A,
B, C o D (siempre que estén disponibles en la gama). Basta con
acoplar los dos componentes, sin necesidad de herramientas.
En tal caso constituyen una combinación de diferencial y PIA
para la protección de personas y conductores, así como para la
protección contra incendios.
El dimensionado de la sensibilidad asignada se ajusta según las
dimensiones de la instalación.
• La variedad de tipos de bloques diferenciales y la amplia
gama de PIAs permite crear numerosas combinaciones para
todas las aplicaciones.
• T
odos los aparatos poseen resistencia a impusos de corriente
superiores a 1 kA, por lo que garantizan un funcionamiento
seguro.
• T
odos los componentes accesorios para PIAs pueden
adosarse por la derecha.
• T
odos los bloques diferenciales de 100 A y 125 A permiten el
teledisparo externo a través de bornes de conexión Y1/Y2.
Esto permite crear circuitos centralizados de desconexión.
•
Basta con acoplar entre sí los dos componentes, sin necesidad
de herramientas, y fijarlos con la grapa metálica imperdible.
Esto permite ahorrar tiempo durante el montaje.
Sinopsis
Beneficios
Datos técnicos
5SM2
Normas
IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21),
IEC/EN 61543 (VDE 0664-30)
Aprobaciones
EN 61009-1, EN 61009-2-1; IEC 61009-1, IEC 61009-2-1
Impulso de corriente soportable
con forma de onda 8/20 µs según DIN VDE 0432-2
• Instantáneos
• Superresistentes
• Selectivos
kA
kA
kA
> 1
> 3
> 5
Tensión de empleo mínima
para usar la función de prueba
• Hasta
I
n
= 63 A, 2 y 3 polos
• Hasta
I
n
= 63 A, 4 polos
• Para
I
n
= 80 ... 100 A
V AC
V AC
V AC
195
100
100
Tensión asignada
U
n
V AC
230 ... 400
Frecuencia asignada
f
n
Hz
50 ... 60
Intensidades asignadas
I
n
A
0,3 ... 16; 0,3 ... 40; 0,3 ... 63; 80 ... 100
Intensidades asignadas de defecto
I
∆n
mA
10, 30, 100, 300, 500, 1000
Coordinación de aislamiento
• Categoría de sobretensión
III
Grado de ensuciamiento
2
Sección de los bornes/de los conductores
• Hasta
I
n
= 63 A
• Para
I
n
= 80 ... 100 A
mm
2
mm
2
1,5 ... 25
6,0 ... 50
Par de apriete de los bornes
Nm
2,5 ... 3,0
Alimentación de red
arriba o abajo, a elegir
Posición de uso
indiferente
Grado de protección
según EN 60529 (VDE 0470-1)
IP20, para montaje en cuadros eléctricos, con los conductores
conectados
Prot. contra contactos directos
según EN 50274 (VDE 0660-514)
protección contra el contacto con los dedos y el dorso de la mano
Endurancia del aparato
Ciclo de comprobación seg. DIN/EN 61009
> 10000 ciclos de maniobra
Temperatura de almacenamiento
°C
-40 ... +75
Temperatura ambiente
°C
-25 ... +45,
marcado con
Resistencia climática
según IEC 60068-2-30
28 ciclos (55 °C; 95% de humedad relativa del aire)
Sin CFC y sin silicona
sí
