Aparatos de protección diferencial
Diferenciales combinados 5SU1
Aparatos de protección diferencial
Diferenciales combinados 5SU1
1.1
Sinopsis
Beneficios
Los diferenciales combinados, pensados para la protección de
personas y conductores, así como la protección contra incendios,
combinan de forma compacta un interruptor diferencial
con un PIA. Para la protección de personas y contra incendios,
la parte diferencial del tipo A se dispara ante corrientes de
defecto alternas sinusoidales y corrientes de defecto continuas
pulsantes.
Para la protección de personas, bienes, contra incendios y
protección adicional contra contacto directo, se utilizan los
diferenciales combinados con una sensibilidad asignada máxima
de 30 mA. Los diferenciales combinados con una sensibilidad
asignada de 10 mA se utilizan preferentemente en espacios con
elevado riesgo para las personas e instalaciones al aire libre en
edificios residenciales.
Los aparatos con una sensibilidad asignada máxima de 300 mA
se utilizan para protección preventiva contra incendios en caso
de defecto de aislamiento.
El PIA protege los cables contra sobrecarga y cortocircuito y
está disponible en las curvas B y C.
Desde junio de 2007 con la entrada en vigor de
DIN VDE 0100-410 ahora incluso para todos los circuitos de
bases de enchufe de hasta 20 A, se instalan interruptores
diferenciales con una sensibilidad asignada de hasta 30 mA como
máximo. Esto se aplica también a circuitos en el exterior de
hasta 32 A para conectar equipos portátiles.
Para hacer efectiva dicha protección se recomienda, como nota
específica del país, el uso de diferenciales combinados de
30 mA.
Al asignarlos a cada uno de los circuitos eléctricos finales, se
evitan las desconexiones imprevistas de circuitos que funcionan
correctamente a consecuencia de la acumulación de corrientes
de fuga derivadas del funcionamiento normal o de impulsos de
corriente transitorios generados durante maniobras.
Es posible adosar componentes accesorios de los pequeños
interruptores automáticos 5SY para asumir más funciones.
Encontrará información acerca de los componentes accesorios
en el capítulo
Pequeños interruptores automáticos
.
Los diferenciales combinados agrupan un componente para la
detección de corrientes de defecto y un componente para la
detección de sobrecargas. Éste está provisto de un disparador
térmico de tiempo inverso (bimetal termosensible) para
sobrecorrientes bajas, y un disparador electromagnético
instantáneo para corrientes de sobrecarga más altas y
cortocircuitos.
Los materiales de contacto especiales garantizan una larga vida
útil y ofrecen un alto nivel de seguridad contra la soldadura de
contactos.
Para todas las variantes
•
La conexión del cableado puede observarse y comprobarse
con facilidad, ya que queda delante de la barra
•
El espacio disponible en los bornes, generoso y fácilmente
accesible, facilita al máximo la conexión de los cables
•
La resistencia a impulsos de corriente superiores a 1 kA
garantiza un funcionamiento seguro
•
Todos los componentes accesorios para PIAs pueden
adosarse por la derecha.
Para todas las variantes 10 kA hasta 40 A
•
Incluye cubrebornes integrados móviles en la zona de
introducción de los conductores, que garantizan el completo
aislamiento de los bornes con los tornillos apretados. La eficaz
protección contra contactos directos al conectar los bornes
supera ampliamente los requisitos de BGV A3
•
Estos diferenciales combinados pueden soltarse manualmente
del embarrado con toda rapidez para modificar
conexiones. Se ahorra tiempo a la hora de sustituirlos, puesto
que ya no es necesario desprender el embarrado de los
interruptores automáticos adyacentes.

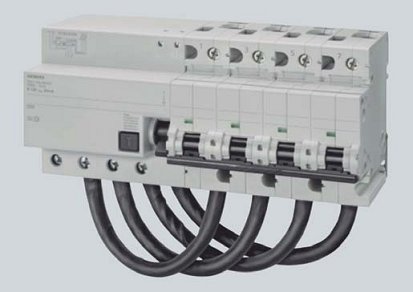

Para todas las variantes de 125 A
•
Los diferenciales combinados poseen un mecanismo de
teledisparo a través de los bornes de conexión Y1/Y2.
Esto permite crear circuitos centralizados de desconexión.
