Pequeños interruptores automáticos
Pequeños interruptores automáticos 5SY y 5SP
Introducción
Sinopsis
Los PIAs se emplean para la protección de instalaciones en
edificios y para aplicaciones industriales. Estos dispositivos
pueden usarse como interruptor principal para desconectar o
aislar de alimentación una instalación.
Para aplicaciones industriales y terciarias, estos interruptores
automáticos pueden ser accesoriables tanto con componentes
como contactos auxiliares, contactos de señalización de defecto,
disparadores de emisión de corriente, disparadores de
mínima tensión, accionamientos motor y bloques diferenciales.
Estos dispositivos están homologados a nivel mundial según las
normas IEC para redes hasta 250/440 V AC. En las redes de
corriente continua se admiten 72 V DC por polo.
Existen homologaciones especiales para EE.UU. según
UL 1077 para el uso como ˝supplementary protectors“ en redes
hasta 480Y/277 V AC. Los aparatos también están ampliamente
certificados para el uso en construcción naval por las sociedades
de clasificación BV, DNV, GL y LRS. Encontrará referencias
al respecto en el anexo, capítulo 20.
Beneficios

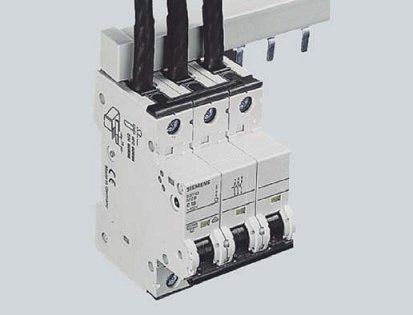

• La alimentación puede hacerse tanto desde los bornes
inferiores como superiores, ya que son idénticos
• La conexión del cableado puede observarse y comprobarse
con facilidad, ya que queda delante de la barra
• El espacio disponible en los bornes, generoso y fácilmente
accesible, facilita al máximo la conexión de los cables.
• Los PIAs pueden soltarse fácilmente del perfil sin necesidad
de desembornar toda la barra
• Se ahorra tiempo a la hora de sustituirlos, puesto que ya no es
necesario desembornar la barra en los aparatos adyacentes.

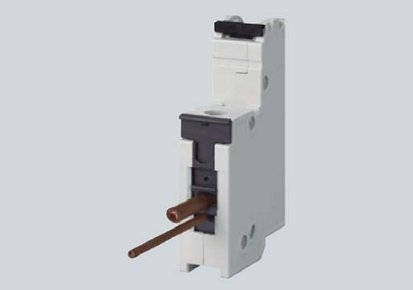

• Los bornes de doble cámara permiten alojar 2 conductores
de distinta sección (consultar para combinaciones de distintas
secciones).

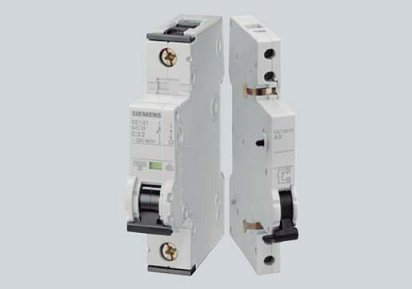

• Los interruptores automáticos 5SY son apropiados para el
montaje fácil y rápido de contactos auxiliares o de señalizacion
de
defecto.
Gracias a las grapas metálicas imperdibles, los accesorios
pueden adosarse a los interruptores automáticos de manera
fácil y rápida y sin necesidad de herramientas.
