Pequeños interruptores automáticos
Pequeños interruptores automáticos 5SY6 0
Introducción
Estos pequeños interruptores automáticos se emplean en insta-
laciones donde el espacio es muy reducido. Tienen un ancho de
sólo un módulo.

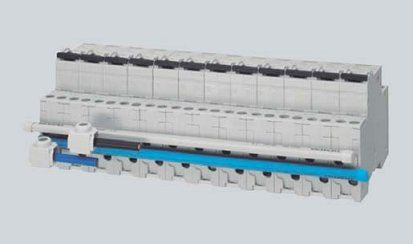

Las barras colectoras compactas facilitan el montaje en
cuadros eléctricos con poco espacio disponible.
Beneficios
Sinopsis
5SY6 0..
Normas
EN 60898-1
Aprobaciones
ver anexo, capítulo 20
Tensión asignada
U
n
V AC
230
Tensión de empleo
• Mín.
• Máx.
• Máx.
V AC/DC
V AC
V DC/
polo
24
250
72
Poder de corte asignado
I
cn
según EN 60898-1
kA AC
6
Coordinación de aislamiento
• Tensión asignada de aislamiento
• Grado de contaminación según categoría de sobretensión
V AC
250
2/III
Protección contra contactos directos
según EN 50274
sí
Posición final de la maneta,
precintable
sí
Grado de protección
según EN 60259
IP20, con los conductores conectados
Sin CFC y sin silicona
sí
Bornes
• Monofilar y multifilar,
borne superior e inferior
• Flexible, con puntera,
borne superior e inferior
• Par de apriete de los bornes
Tornillo ± (Pozidriv)
mm
2
mm
2
mm
2
2
0,75 ... 16
0,75 ... 10
2,0 ... 2,5
Posición de uso
indiferente
Endurancia
media con carga asignada
20000 maniobras
a 2 A/4 A y 40 A: 8000 maniobras
Temperatura ambiente
°C
-25 ... +45, temporalmente +55, humedad máx. 95%
Temperatura de almacenamiento
°C
-40 ... +75
Resistencia climática
según IEC 60068-2-30
6 ciclos
Resistencia a vibraciones
según IEC 60068-2-6
50 para 25 ... 150 Hz y 60 para 35 Hz (4 s)
Datos técnicos
• Los interruptores automáticos pueden complementarse con
contactos auxiliares y de señalización de defecto de la gama
de alta intensidad. Esto aumenta la disponibilidad y ahorra
tiempo en la logística.
• La alimentación puede realizarse indistintamente desde
arriba o desde abajo. Para los conductores de sección
grande pueden usarse bornes adicionales con entrada de
cable
lateral.
