Aparatos de maniobra
T
elerruptores 5TT41
I
Los telerruptores se instalan en edificios residenciales y terciarios,
pero también en cuadros de distribución. Realizan sus maniobras
por ˝golpes de corriente“, es decir, impulsos, y guardan
electromecánicamente la posición de maniobra, incluso en caso
de corte de corriente.
Los aparatos tienen integrada la marca de conformidad VDE y
pueden equiparse con contactos auxiliares. Todos los aparatos
tienen un indicador de posición de maniobra y se mandan
manualmente. La maniobra es especialmente silenciosa y cumple
con los requisitos en montaje residencial.
•
Los telerruptores con maniobra centralizada o agrupada
permiten aplicaciones cómodas y de alta calidad.
•
Su funcionamiento es seguro gracias a su diseño
electromagnético sin electrónica.
•
Los aparatos no tienen pérdidas en stand-by.
•
Todos los aparatos tienen un indicador de posición de
maniobra y se mandan manualmente.
•

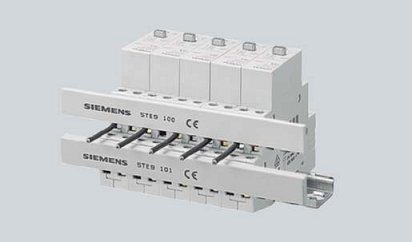

Los telerruptores se pueden embarrar con barras colectoras
5TE9 100 y 5TE9 101, p. ej.: embarrado del neutro y/o la
alimentación.
•
Los telerruptores son accesoriables con contactos auxiliares.
Función de maniobra centralizada
Las versiones con función ˝ON/OFF centralizado“ permiten la
maniobra centralizada de todos los telerruptores conectados,
también posible desde un interruptor horario.
Independientemente de su estado momentáneo, todos los
telerruptores pueden maniobrarse dirigidamente al mismo estado
˝ON“ u ˝OFF“.
Secuencias de contactos
1 – 2 – 1+2 – 0 ó 1 - 0 - 2 - 0
significa:
0: ningún contacto cerrado
1: sólo contacto 1 cerrado
2: sólo contacto 2 cerrado
1+2: contacto 1 y contacto 2 están cerrados
Las posiciones de contacto varían sucesivamente con cada
impulso de corriente.
Nota:
En caso de conexión en paralelo, no se garantiza la maniobra
sincronizada de los contactos. Para el control conjunto de varios
telerruptores, los productos deben utilizarse con maniobra
centralizada o agrupada.
Embarrado
Todos los telerruptores 5TT41 pueden embarrarse entre sí.
Nota:
Encontrará las barras colectoras adecuadas para telerruptores
5TT41 en la página 8/22.
Sinopsis
Beneficios
1.2
