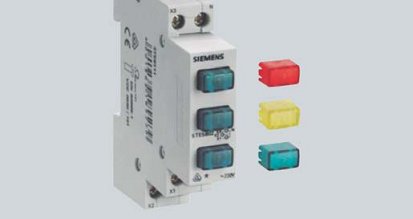

Indicadores luminosos 5TE5
I
Las indicadores luminosos se utilizan para señalizar estados
de maniobra o fallos en las instalaciones.
Disponibles como indicadores luminosos simples, dobles o
triples.
Datos técnicos
Sinopsis
Beneficios
5TE5 8
Normas
DIN VDE 0710-1
Tensión asignada de empleo
U
e
máximo
V AC
230 (para otras tensiones, ver lamparitas 5TG8)
Potencia disipada asignada
P
v
VA
ver lamparitas 5TG8
Distancias de aislamiento
entre bornes
mm
> 7
Bornes de conexión
Par máx.
T
ornillo ± (Pozidriv)
Nm
1
1,2
Secciones de conductores
rígido
flexible, con puntera
mm
2
mm
2
1,5 ... 6
1 ... 6
Temperatura ambiente admisible
°C
-5 ... +40
Resistencia climática
con 95% de humedad relativa
según DIN 50015
°C
45
5TG8 05.-.
Potencia disipada asignada
P
v
• LED
VA
0,4
Significado
Color
Seguridad de
personas o
medio ambiente
Estado del
proceso
Estado del
equipo
Rojo
Peligro
Emergencia
Defectuoso
Amarillo
Aviso/precaución
Anómalo
Verde
Seguridad
Normal
Azul
Significado prescriptivo
Blanco
Ningún significado especial
•
Las lamparitas y cubiertas pueden cambiarse también en
funcionamiento sin necesidad de herramienta y de forma
segura.
•
Las cubiertas de distintos colores permiten señalizar los estados
de la instalación conforme a IEC 60073. Son posibles tres
señalizaciones por aparato.
•
Las lamparitas están montadas en un soporte protegido
contra inversión de polaridad. De este modo, se garantiza
siempre la polaridad correcta para aplicaciones de corriente
continua.
•
En estos aparatos el borne de neutro tiene una posición
preferente para permitir el embarrado de varias unidadades.
Esto garantiza una instalación rápida y sencilla.
• Un indicador luminoso con tres lamparitas permite, ocupando
sólo un módulo, señalizar tanto tres fases, como avisar a
modo de semáforo.
Significado de colores conforme a IEC 60073
