Datos técnicos
RCM analógico
RCM digital
RCM digital, 4 canales
Normas
EN 62020, IEC 62020
Tensión asignada de empleo
U
e
• Frecuencia
V AC
Hz
230
50/60
Corriente diferencial asignada
I
Dn
• Tipo A
• Tipo AC
A
A
0,03 ... 3
3 ... 5
0,03 ... 3
3 ... 30
0,03 ... 3
3 ... 30
Tiempo de respuesta
t
v
s
0,02 ... 5
0,02 ... 10, INS, SEL
1)
0,02 ... 10, INS, SEL
1)
Contactos por relé
• Tensión asignada
• Intensidad asignada
V AC
A
1 × alarma
230
6
1 × alarma,
1 × disparo
230
6
1 × alarma,
4 × disparo
230
6
Transformador sumador de corriente
mm ø
20 ... 210
Prueba/rearme
sí/sí
Disparo externo/rearme externo
--/sí
sí/sí
sí/sí
Anchura
N
M
2
3
3
Grado de protección
• Contactos
• Frente
IP20
IP41
Temperatura de funcionamiento
°C
-10 ... +50
Vigilancia de valores eléctricos
Aparatos de vigilancia
de corriente diferencial 5SV8
Además de la protección de personas, ganan cada vez más en
importancia la seguridad de las instalaciones y la seguridad
operacional. Las interrupciones de la operación por una respuesta
inesperada de los dispositivos de protección causan costes
elevados. Sin embargo, las corrientes diferenciales en una
instalación eléctrica ya pueden detectarse antes de que
responda el dispositivo de protección.
Los aparatos de vigilancia de corriente diferencial, llamados
también ˝Residual Current Monitor“ (RCM), vigilan las corrientes
diferenciales en instalaciones eléctricas y avisan cuando estas
superan un valor definido.
Los RCM se aplican en particular en instalaciones en las cuales
se desee la señalización de los defectos, pero no el corte del
suministro. Eso les permite a los operadores de las instalaciones
detectar las anomalías y eliminar sus causas antes de que los
dispositivos de protección de la instalación lleguen a
desconectarla, aumentando tanto la seguridad de la instalación
como la seguridad operacional y proporcionando a la vez una
reducción de los costes.
El transformador sumador de corriente abarca todos los
conductores necesarios para conducir la corriente, es decir,
también el neutro. En una instalación sin defectos, los efectos
magnetizantes de los conductores por los que fluye la corriente
se compensan para el transformador
, y la suma de todas las
intensidades es igual a cero. Cuando debido a un defecto de
aislamiento fluye una corriente diferencial, permanecerá entonces
un campo magnético residual en el núcleo del transformador
,
induciendo una tensión eléctrica. Dicha tensión es evaluada a
través de la electrónica del RCM. El contacto conmutado
puede usarse, por ejemplo, para el mando de un señalizador
acústico/óptico, de un control de nivel superior o de un interruptor
automático.

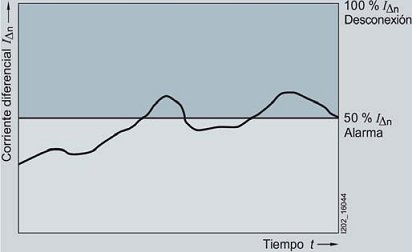

Evolución temporal de la corriente diferencial asignada
I
∆n
Sinopsis
•
Mayor disponibilidad de la instalación y seguridad operacional
gracias a la vigilancia permanente de las corrientes
diferenciales.
•
Posibilidad de detección y señalización precoz gracias a la
definición de valores límite para la corriente diferencial y el
tiempo de respuesta (lo que en muchos casos ayuda a evitar
la desconexión de la instalación).
• Aparatos para todas las aplicaciones:
Los transformadores sumadores de corriente están disponibles
en diferentes tamaños, y los RCM pueden usarse para
las funciones de señalización y/o maniobra.
•
La vigilancia permite implementar una protección adicional
contra
incendios.
Beneficios
1)
INS: instantáneo, SEL: selectivo.
