Catálogo Low Voltage • 2014
4/6
E
Tensión asignada de empleo, aprox.
V
690
Tensión asignada de aislamiento
U
i
, aprox.
V
690
Tensión asignada soportada al impulso
U
imp
kV
6
Intensidad asignada
A
600 u 800 A según versión
Intensidad asignada de corta duración
I
cw
kA
25, tiempo de circulación de corriente de 1 s
Intensidad asignada máxima admisible
I
pi
kA
hasta 53
Clase de protección
I
Grado de protección según IEC/EN 60529
IP30 - IP43 - IP55
Distancia entre los perfiles TH 35
mm
150/200
Grado de ensuciamiento
3
Temperatura ambiente
°C
-5 ... +35
Cajas
Chapa de acero
Superficie
Galvanizada electrolíticamente y pintada con pintura en polvo
Color
RAL 7035 gris luminoso
1)
Cierre
Cerradura en 2 puntos con paletón doble. Si se desea,
se pueden solicitar otros sistemas de cierre.
Normas
EN 60439-1, IEC 60439-1, EN 61439-1/-2, IEC 61439-1/2
Categoría de sobretensión
III
1)
Otros colores a petición.

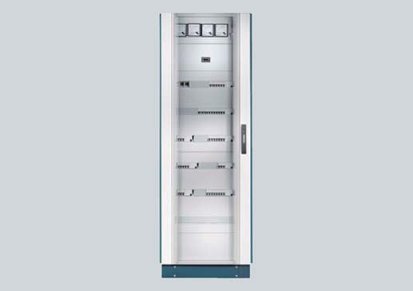

Armarios de distribución ALPHA hasta 800 A
La serie de armarios ALPHA se 200 y 400 mm de profundidad es
apropiada para instalar:
• Aparatos modulares SENTRON.
• Interruptores automáticos de caja moldeada 3VL.
• Interruptores automáticos de caja moldeada 3VT.
• Interruptores-seccionadores.

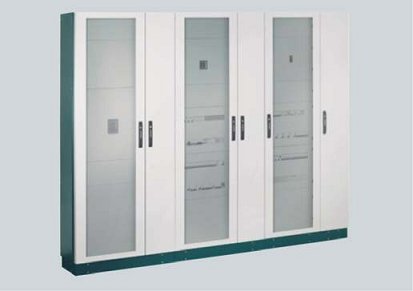

Los armarios de suelo compactos están disponibles en varias alturas
desde 400 mm hasta 2000 mm, todas con una anchura de 300, 600 y
900 mm. Esta última estructura se puede dividir en dos espacios
para obtener una anchura de armario de 600+250 mm.
El ALPHA permite equipar las columnas B300 con aparatos
modulares e interruptores automáticos de caja moldeada.
El grado de protección sin puerta es IP30 y con puerta IP55.
Las puertas son de chapa de acero, puerta transparente o puerta
transparente con diseño Giugiaro.
Material de la caja: chapa de acero galvanizada electrolíticamente
y pintada con pintura en polvo.
Color: RAL 7035 gris luminoso. Otros colores RAL a petición.
Sinopsis
Datos técnicos
Armarios de distribución e industriales para baja tensión hasta 800 A
Introducción
